Инженерная статья
Трубка заканчивается не у торца, а в узле соединения
Почему выбор трубки 10×8×1000 мм заканчивается не размером заготовки, а конструкцией вклейки, подготовкой поверхности и рабочей длиной узла.
Самая нагруженная зона часто находится у наконечника
В прямом пролёте трубка работает как цельный элемент, но в реальном изделии нагрузку нужно ввести через крепление. Вклеенный наконечник, муфта или нахлёст передают усилие между деталями через ограниченную площадь клеевого слоя. Поэтому критическим местом может стать не середина метровой трубки, а начало и конец соединения. Экспериментальные исследования клеевых соединений композитных труб сравнивают результат при конкретной геометрии нахлёста, укладке и подготовке поверхности — универсальное число без описания узла было бы вводящим в заблуждение.
Посадка и поверхность работают вместе
Клей должен сформировать непрерывный слой заданной толщины и надёжно сцепиться с поверхностями. Слишком свободная посадка увеличивает зазор и усложняет центрирование; слишком плотная может удалить часть клея при сборке. Загрязнение, глянец или повреждение поверхности также меняют адгезию. Конкретная подготовка зависит от материалов трубки, наконечника и выбранной клеевой системы, поэтому её следует согласовать с технологией, а не назначать по общему совету. Контрольный образец соединения особенно полезен перед серией или ответственной эксплуатацией.
Наружный диаметр — только начало геометрии

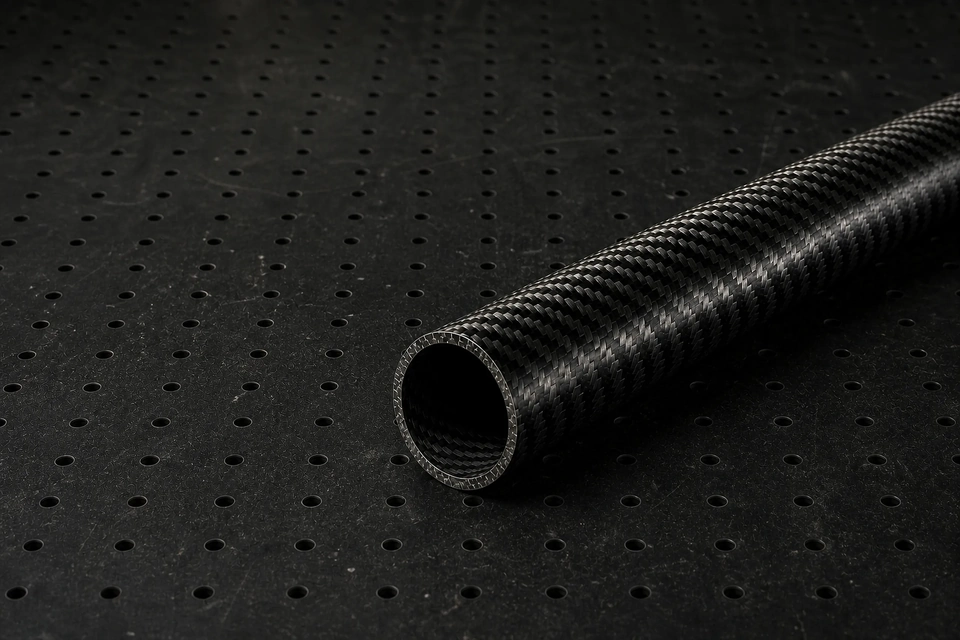

Размер 10×8 мм сообщает наружный и внутренний диаметры, из которых следует номинальная стенка. Для узла нужны дополнительные данные: фактические допуски предлагаемой партии, длина вставки, форма торца и способ фиксации при отверждении. Если наконечник входит внутрь, критичен внутренний диаметр; если ставится наружная муфта — наружный. После вклейки полезная свободная длина становится меньше исходных 1000 мм, и это следует учесть в модели изделия до заказа заготовок.
Что приложить к запросу на трубку и соединение
Для поставки укажите количество, требуемую длину, допустимость резки и назначение. Для инженерной проверки добавьте эскиз наконечника, длину посадки, направление и величину нагрузки, температурные условия и требования к разборности. Если планируется отверстие или поперечный штифт, покажите его отдельно: такой элемент меняет путь нагрузки. Цена и наличие на странице относятся к самой трубке. Клей, подготовка поверхности и изготовление узла оцениваются отдельно после получения геометрии и условий работы.
